FUNCIONES DE LAS TORRES

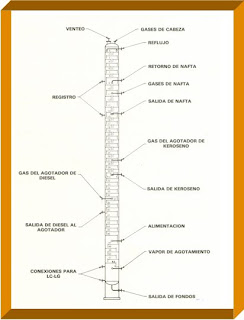

TORRE FRACCIONADORA DE CRUDO: Son las de mayor altura y diámetros de una refinería petrolera. Fenómenos naturales como huracanes, terremotos y condiciones del terreno pueden limitar la máxima altura (275 pies u 84 m).

TORRES AL VACÍO: La función de una torre al vacío es la de fraccionar hidrocarburos que hierven a más de 700ºF (370ºC) en la columna de crudo.

TORRE ESTABILIZADORA: Es un tipo de columna fraccionadora muy sencillo, usada generalmente para controlar la presión de vapor de la gasolina por fraccionamiento de una parte predeterminada de butano que sale con los productos de cabeza.

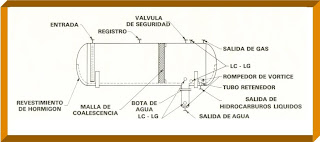

ACUMULADOR DE PRODUCTOS DE CABEZA DEL ESTABILIZADOR (CON BOTA DE AGUA)
Todas las columnas de fraccionamiento tienen acumuladores de productos de cabeza para recibir los gases de cabeza de condensados. El acumulador de cabeza de la estabilizadora es el típico acumulador con bota de agua. Como una guía aproximada de diseño, el acumulador de cabeza tiene el mismo diámetro que la torre. El acumulador de cabeza tiene una brida de salida de 16”. En este recipiente hay un by-pass de gases caliente. Éste está provisto en caso que los gases del acumulador de cabeza se condensen totalmente.
TORRES DESBUTANIZADORA:
Separan por la cima butanos y por el fondo productos alquilados. La ventaja de eliminar productos ligeros es que las torres que siguen al desbutanizador, pueden operar a presiones más bajas. Una torre desbutanizadora es de 300 platos en A.C. con válvulas de acero inoxidables con 12%Cr.
TORRES FRACCIONADORAS DE PRODUCTOS: Está diseñada para tomar alimentación desulfurizada, hidrocraqueada y desbutanizada y de forma similar a la de la columna de crudo, su función es la de separar una alimentación de multicomponentes en varios productos terminados y productos para alimentar a otras unidades en una refinería.
TORRE ABSORBEDORA: Su función es la de eliminar los hidrocarburos, de una corriente gaseosa, compuesta de hidrocarburos C1 a C4.

TORRES ABSOEBEDORAS DE MEA: Se usa Monoetanolamina (MEA), en muchos procesos de absorción. En este ejemplo de absorbedor es una torre de relleno.

TORRE SEPARADORA DE ALTA PRESIÓN:

DRUM DE EVAPORACIÓN A BAJA PRESIÓN: La función de un tambor de evaporación a baja presión (tambor de flash), es la de eliminar hidrógeno y otros gases ligeros disueltos en los hidrocarburos debido a la alta presión en el recipiente precedente al tambor de evaporación a baja presión.

TORRES DESPROPANIZADORA DE OLEOFINAS: Las funciones es la de recibir el producto de las cima de la desbutanizadora y separar el propano, propileno, ácido sulfúrico y materiales livianos de los butanos y materiales más pesados. TORRES SPLITTER DE ISOBUTANOS Y BUTILENOS: Separan por la cima los vapores más ricos en isobutanos y por el fondo normal butanos y butilenos. TORRES DEPROPANIZADORAS: Separan por la cima vapores ricos en propanos y por el fondo isobutanos y algo normal butano con propano.

TORRES DEISOBUTANIZADORA: Separan por la cima vapores ricos en isobutanos y por el fondo normal butanos con productos alquilados.

TORRES LAVADORAS DE VAPORES CON SOLUCIÓN CÁUSTICA: Retira los vapores ácidos de la corriente que va a la tea.

TORRES RECTIFICADORAS DE ALKILOS: Retira por la cima aquilato liviano y por el fondo aquilato pesado. Todas las torres de esta forma utilizan un rehervidor que suministra una temperatura suficiente para separar los productos, menos la lavadora de vapores. Cuando uno como metalista va a trabajar en una torre se debe tener presente la siguiente norma de seguridad al instalar ciegos: 1.- conocer el diámetro de la brida a cegar y su libraje. 2.- conocer si el ciego se instala con varilla o no. 3.- revisar que las caras del ciego estén limpias y totalmente lisas. 4.- conocer la clase de torre que va a cegar. 5.- conocer el producto circulante de la torre. 6.- especificar si tiene que armar un andamio; y saber que clase de andamio debe armar.
